arcgisPro制图出图

新建布局

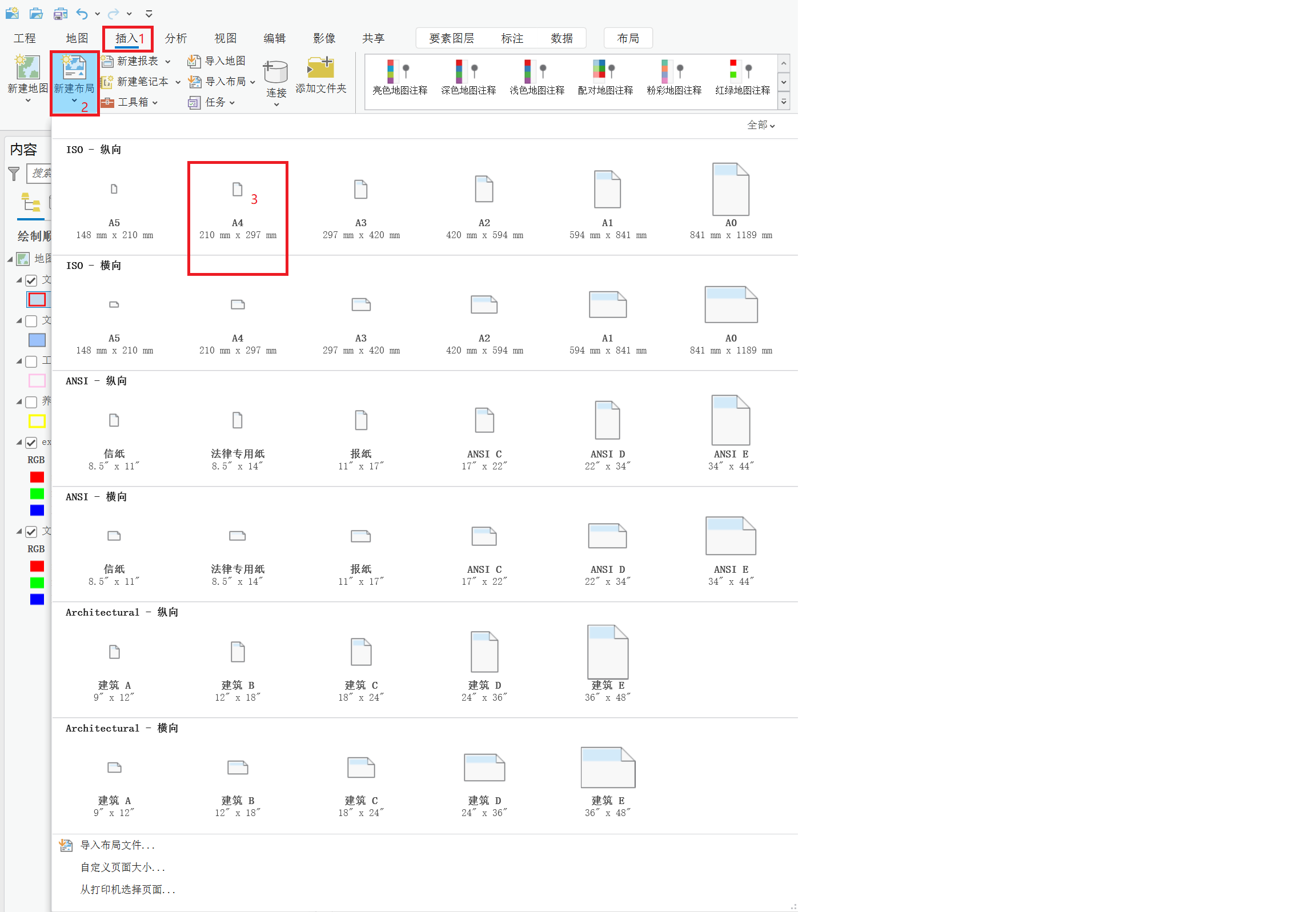

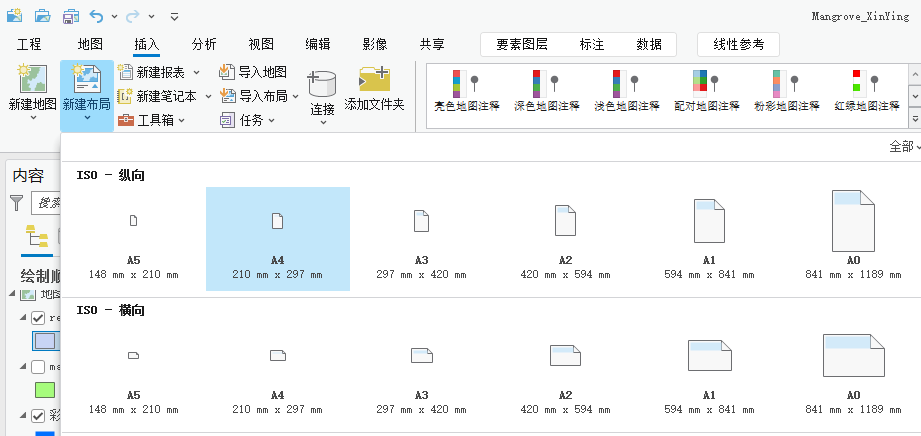

新建布局，如下：

插入地图

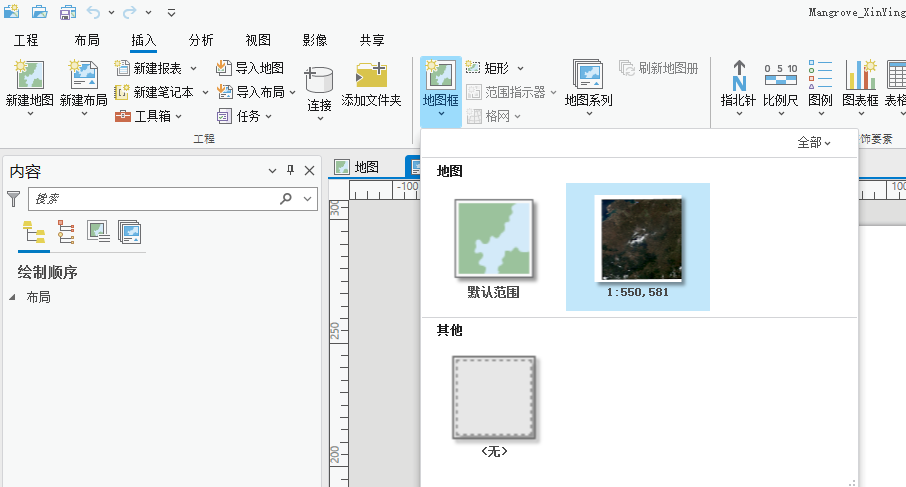

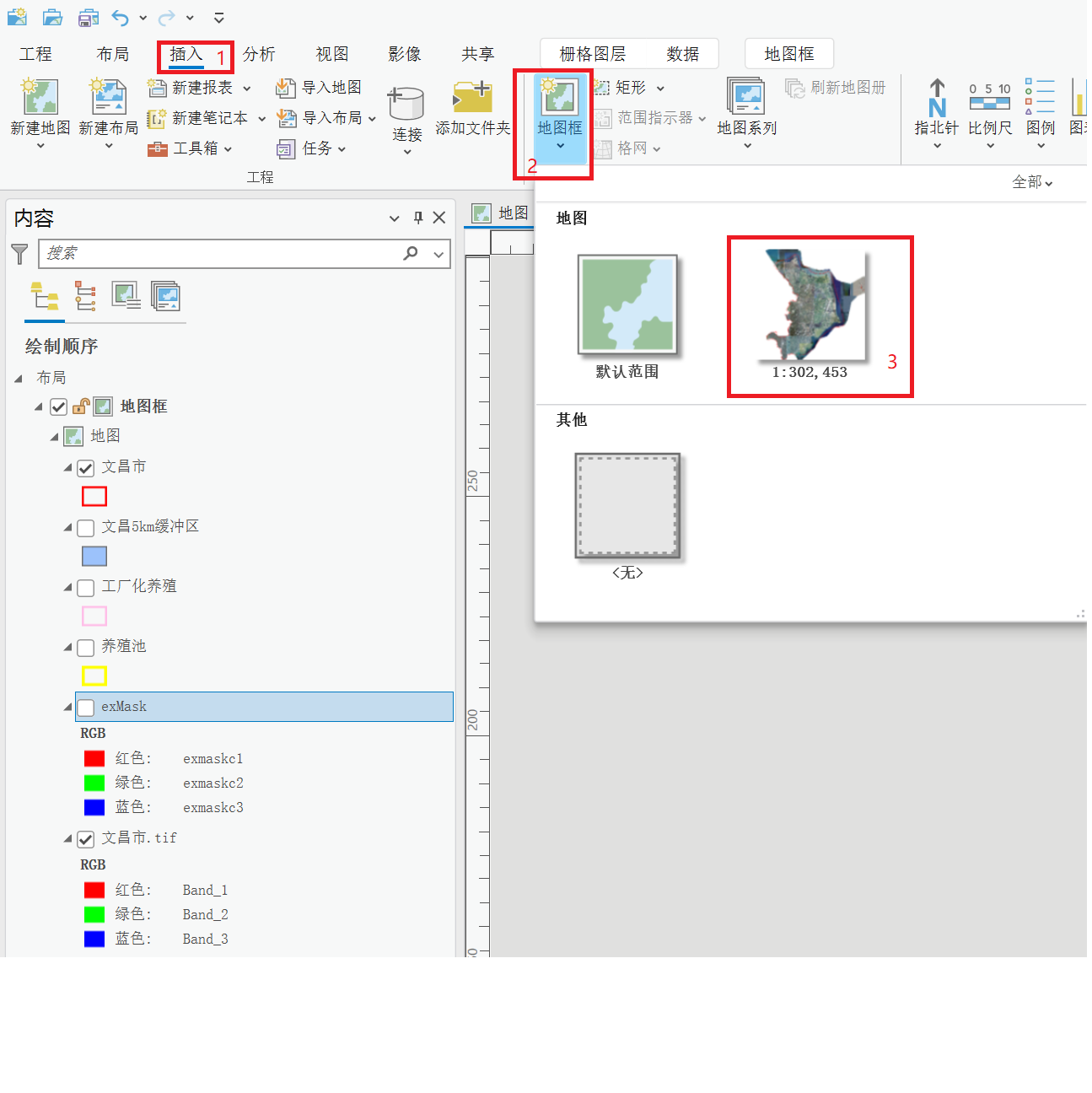

插入地图框，如下：

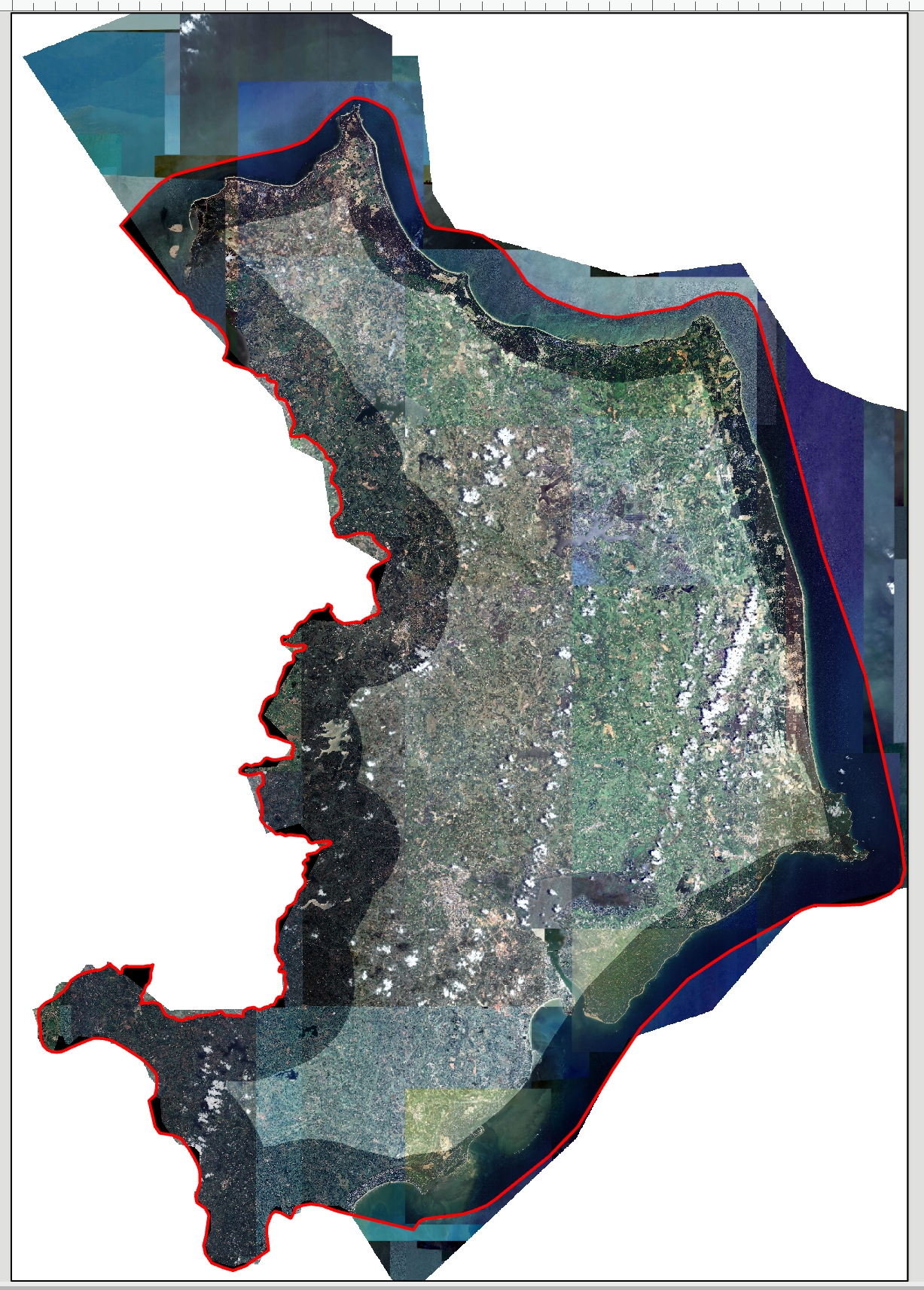

点击之后，鼠标图标变化成十字架样式，随后在布局纸张内按住左键，向右划出一个区域，该区域即为地图显示区域。结果如下：

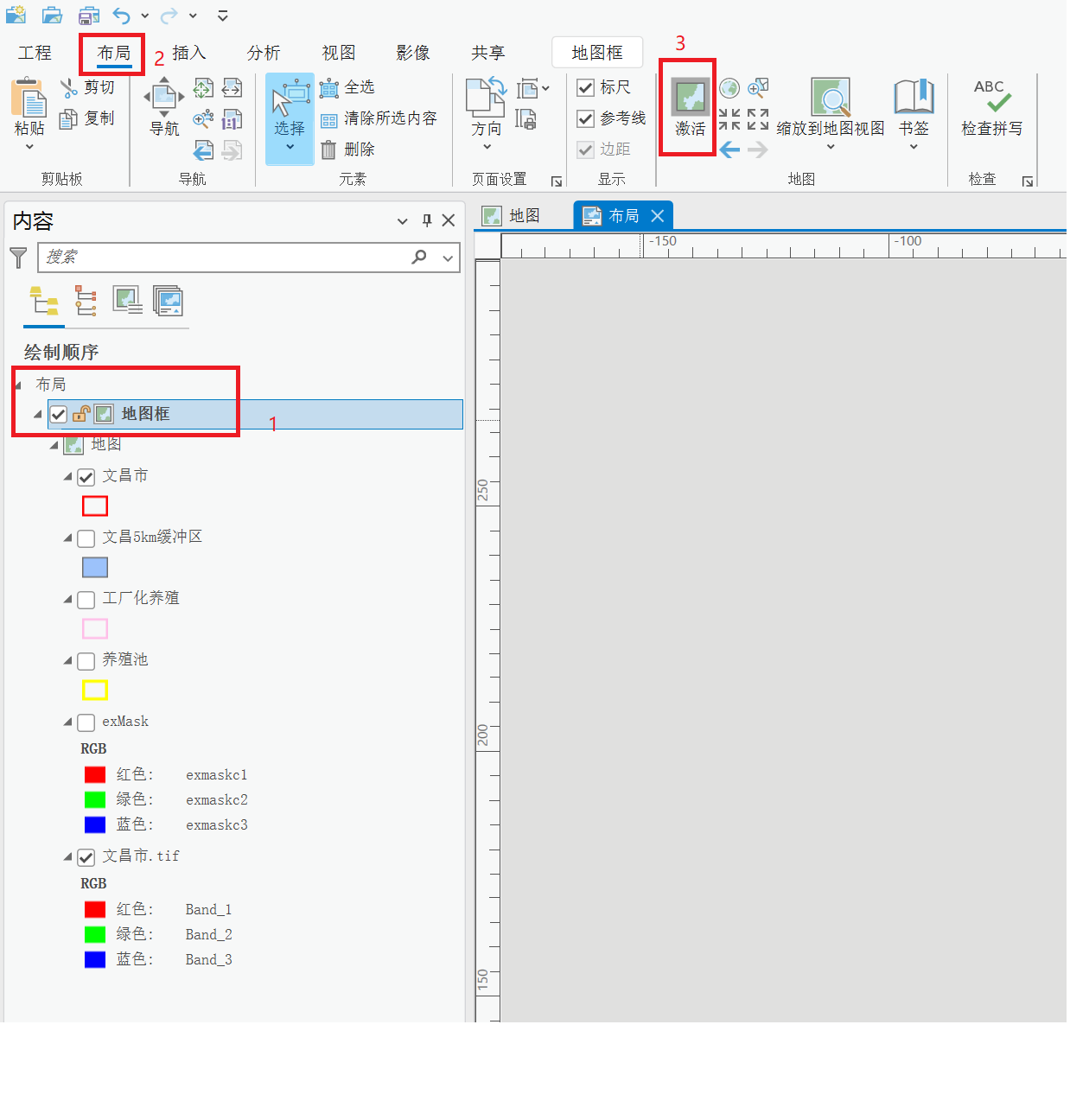

选中地图框，激活地图框，如下：

激活之后，就可以使用鼠标滚轮放大缩小地图在纸张内的大小。也就是说，激活后，地图框之外的部分会被固定住，此时可调节地图在纸张上的大小。

添加要素

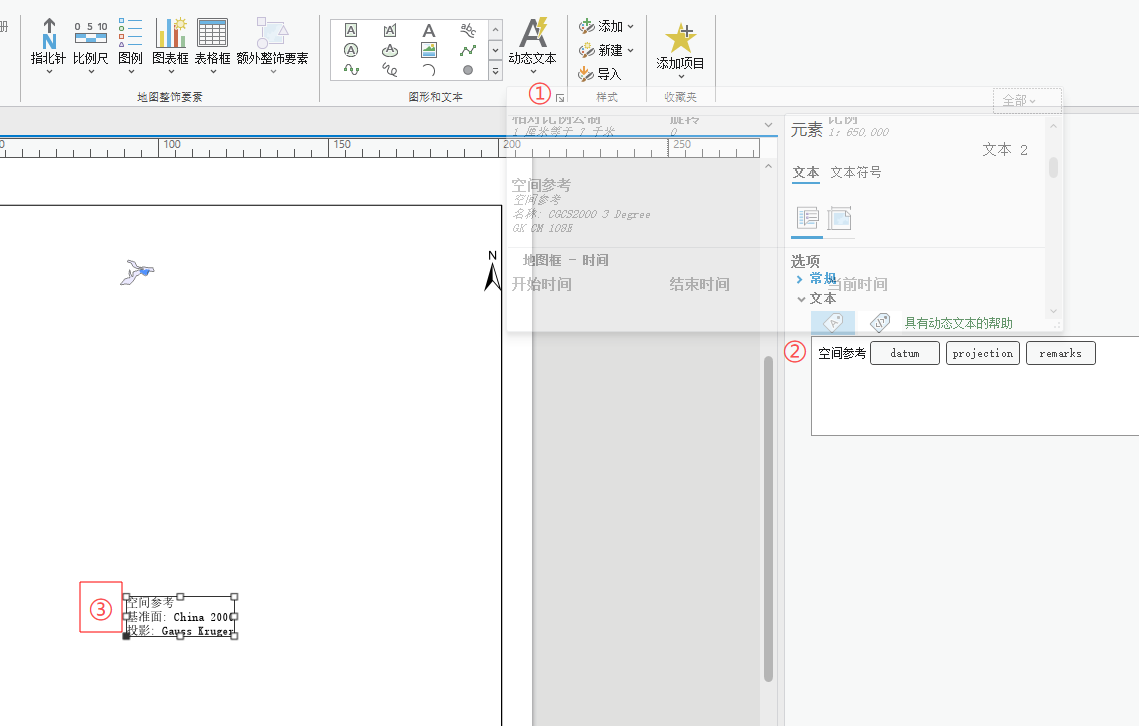

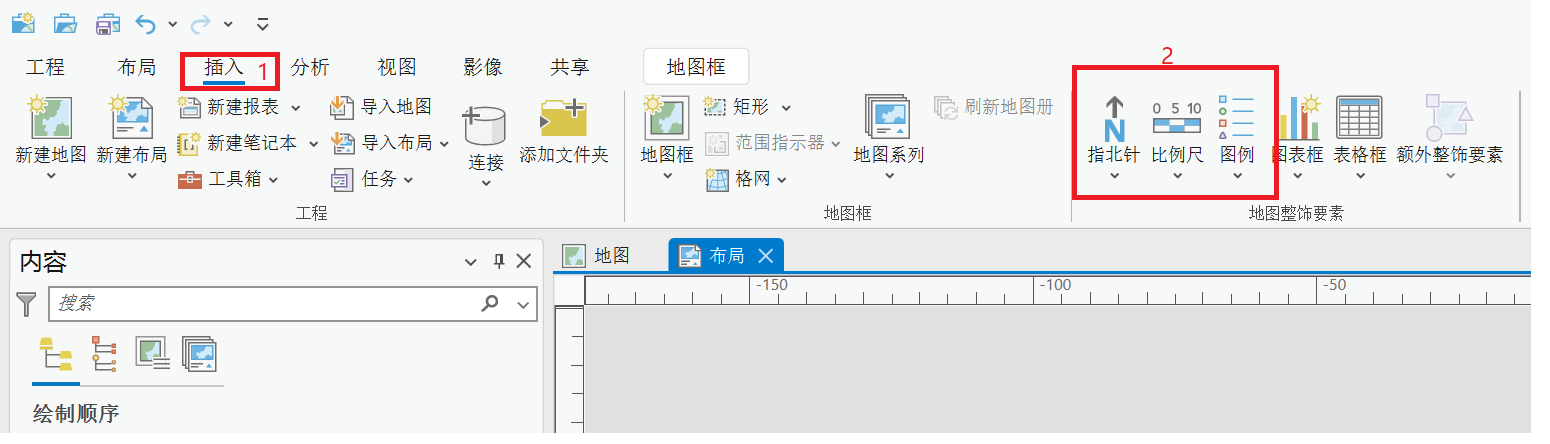

添加指北针，图例、标题。如下：

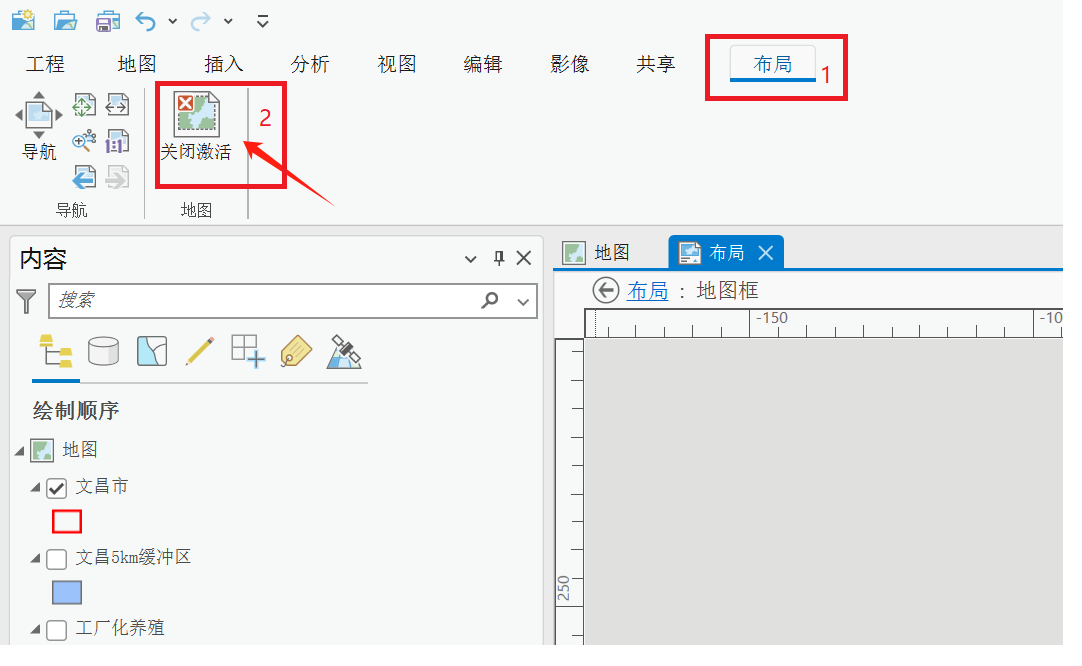

首先，要取消激活，

然后插入相关信息

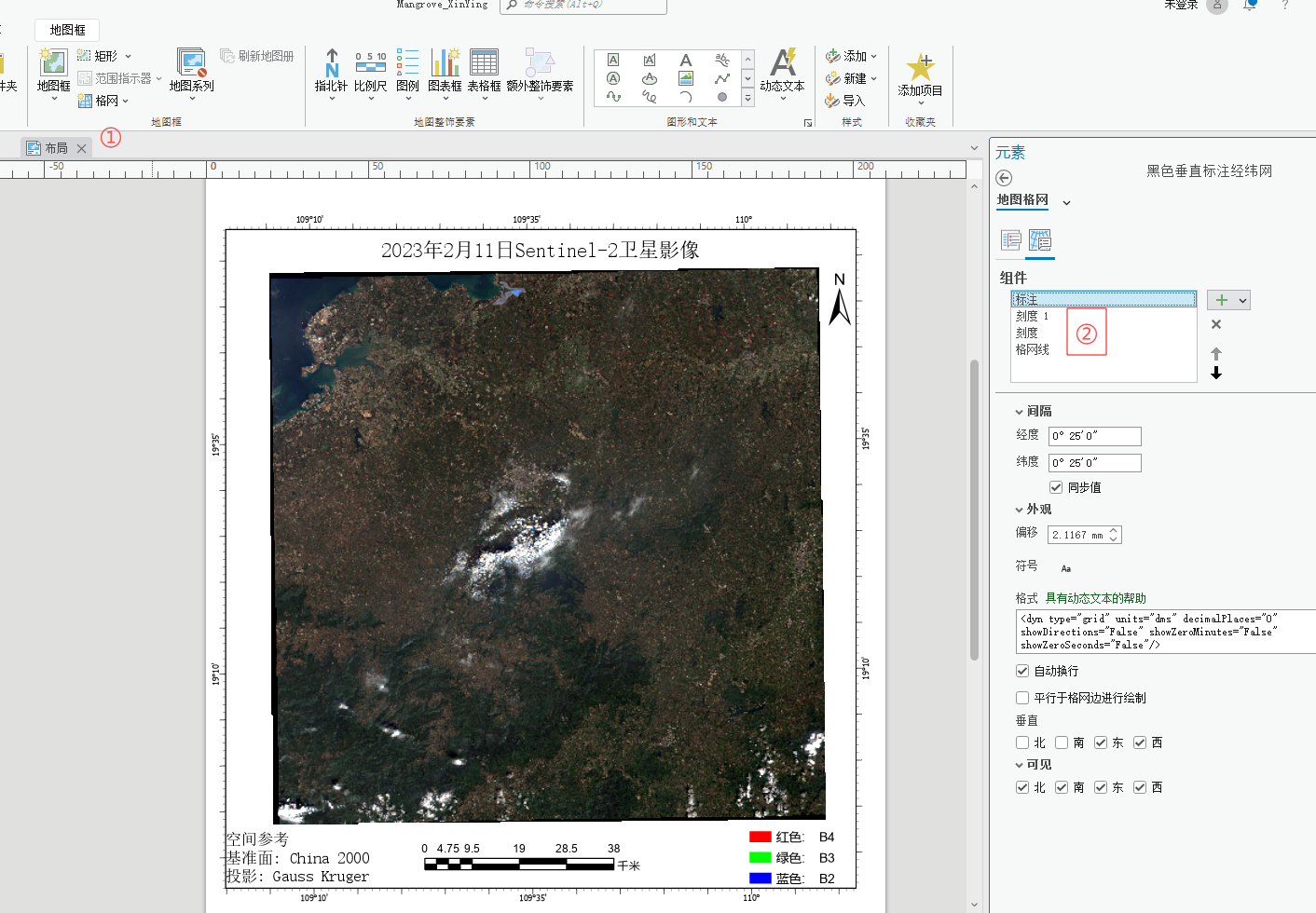

插入网格

输出地图

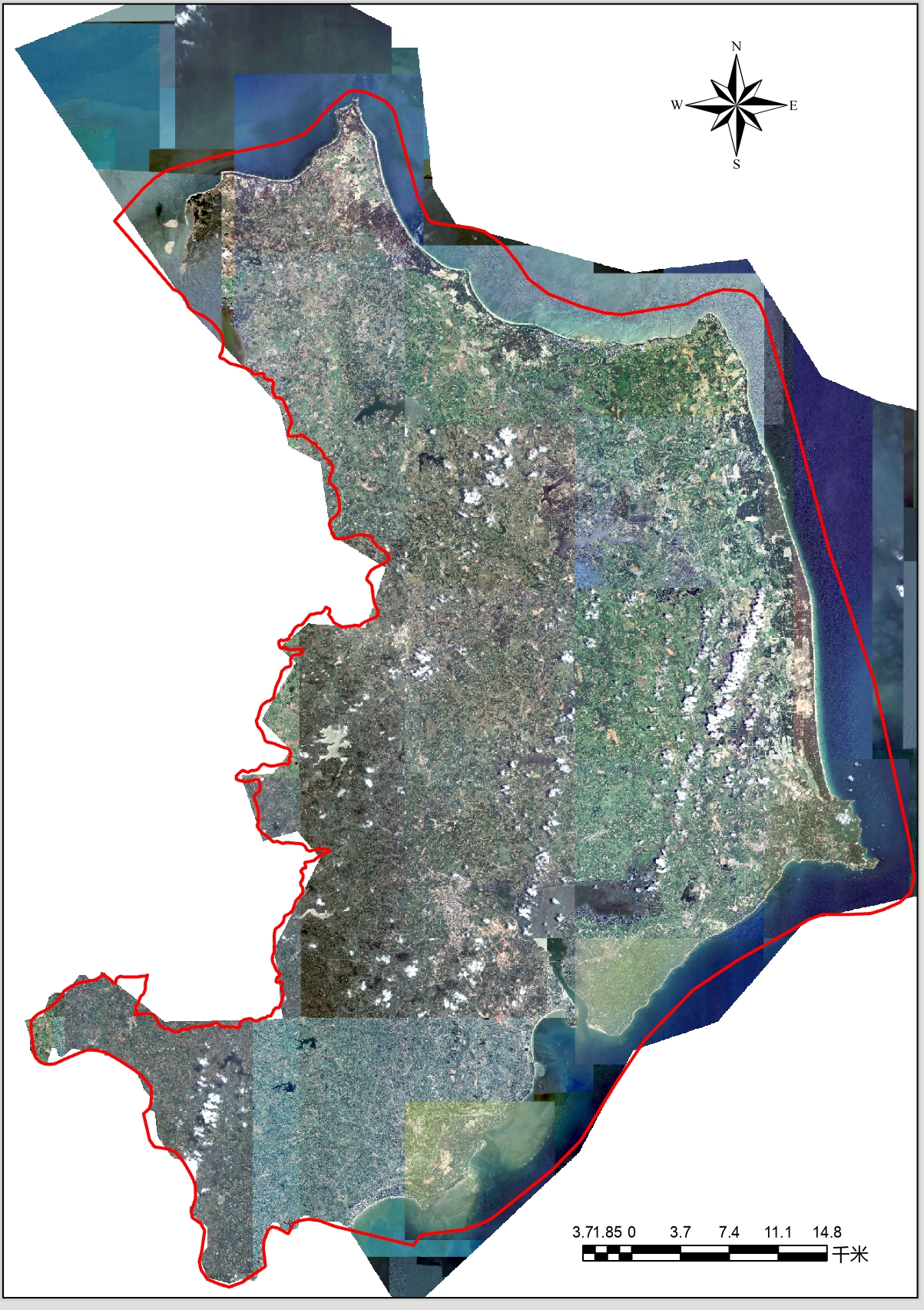

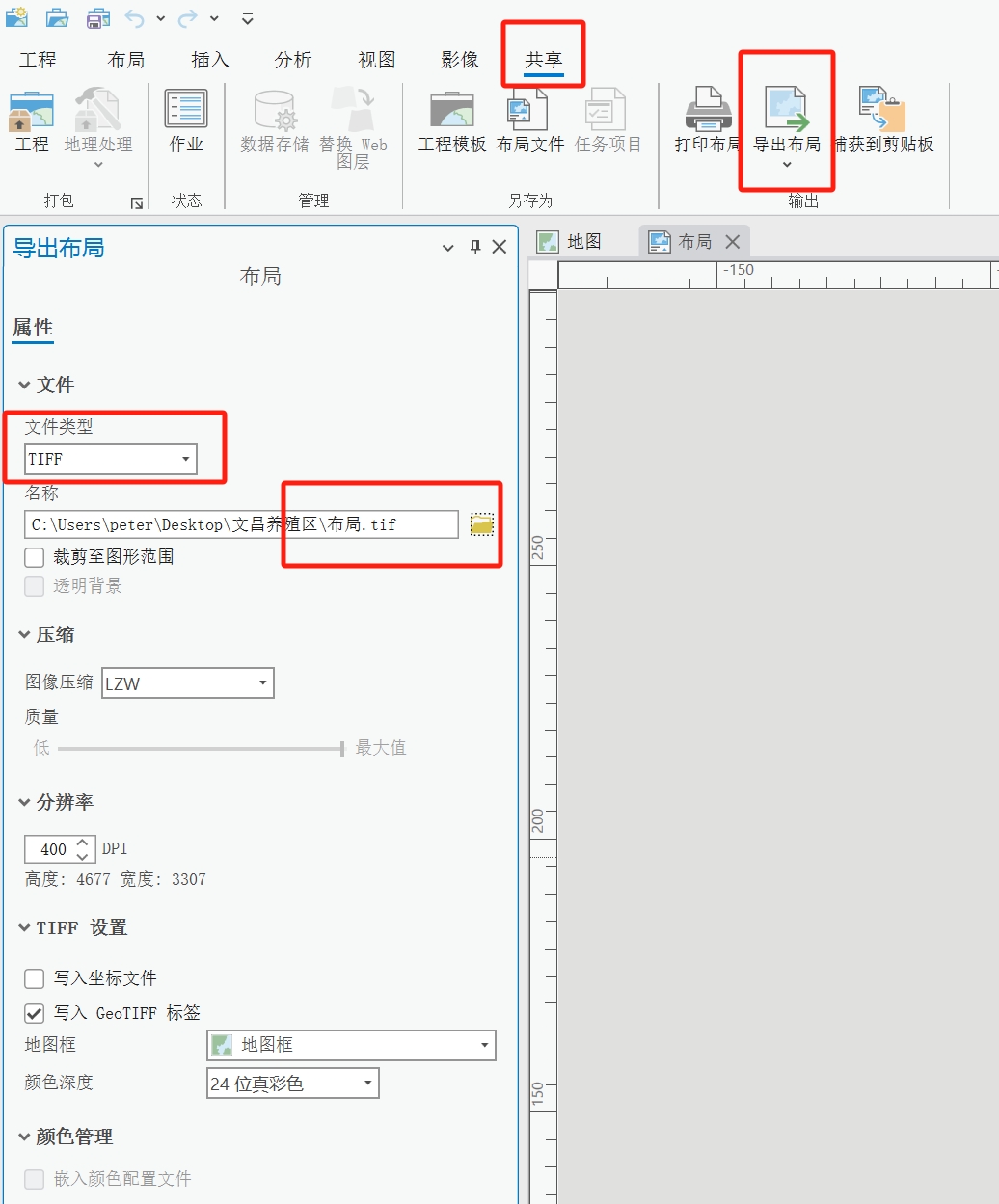

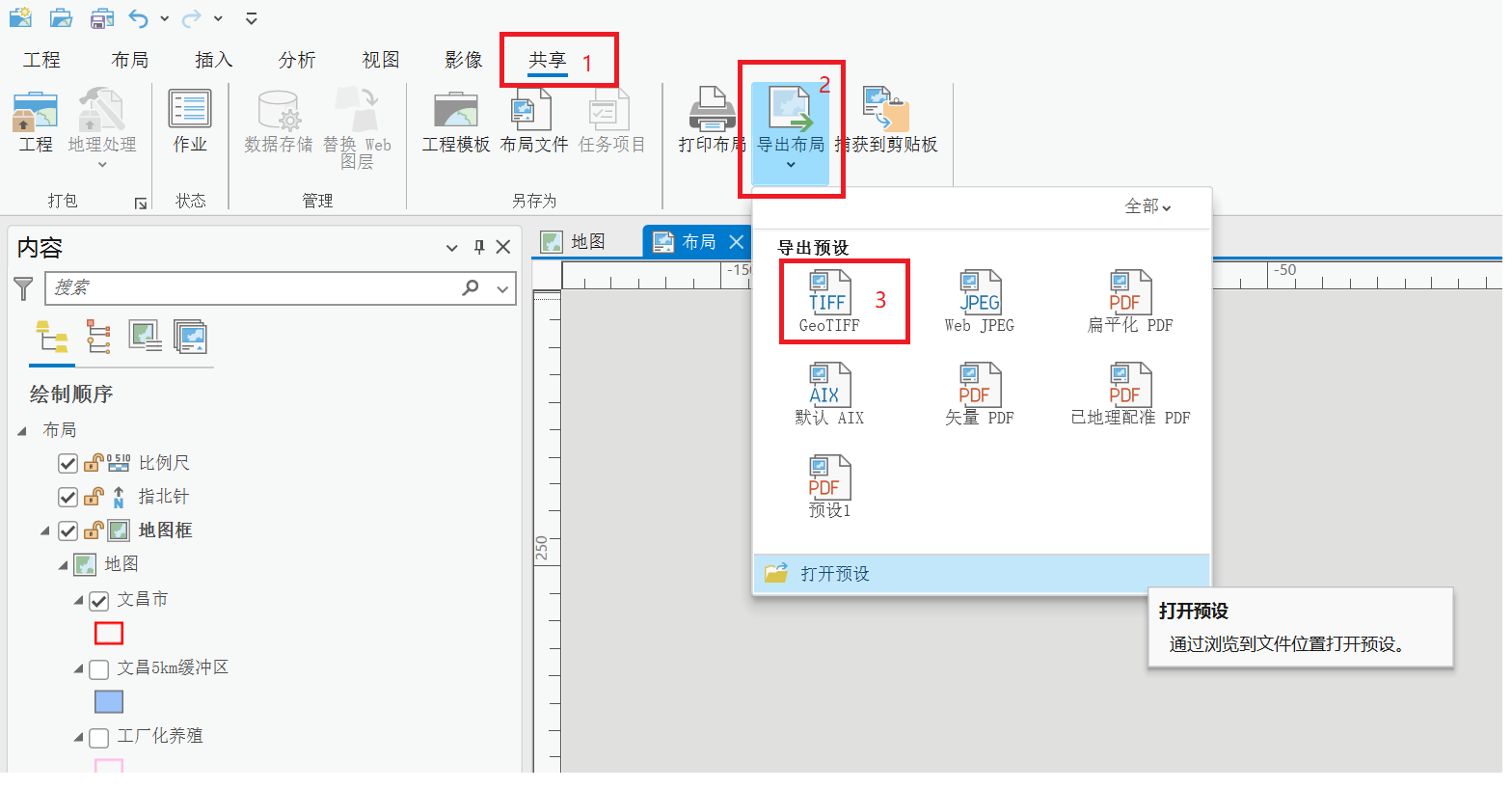

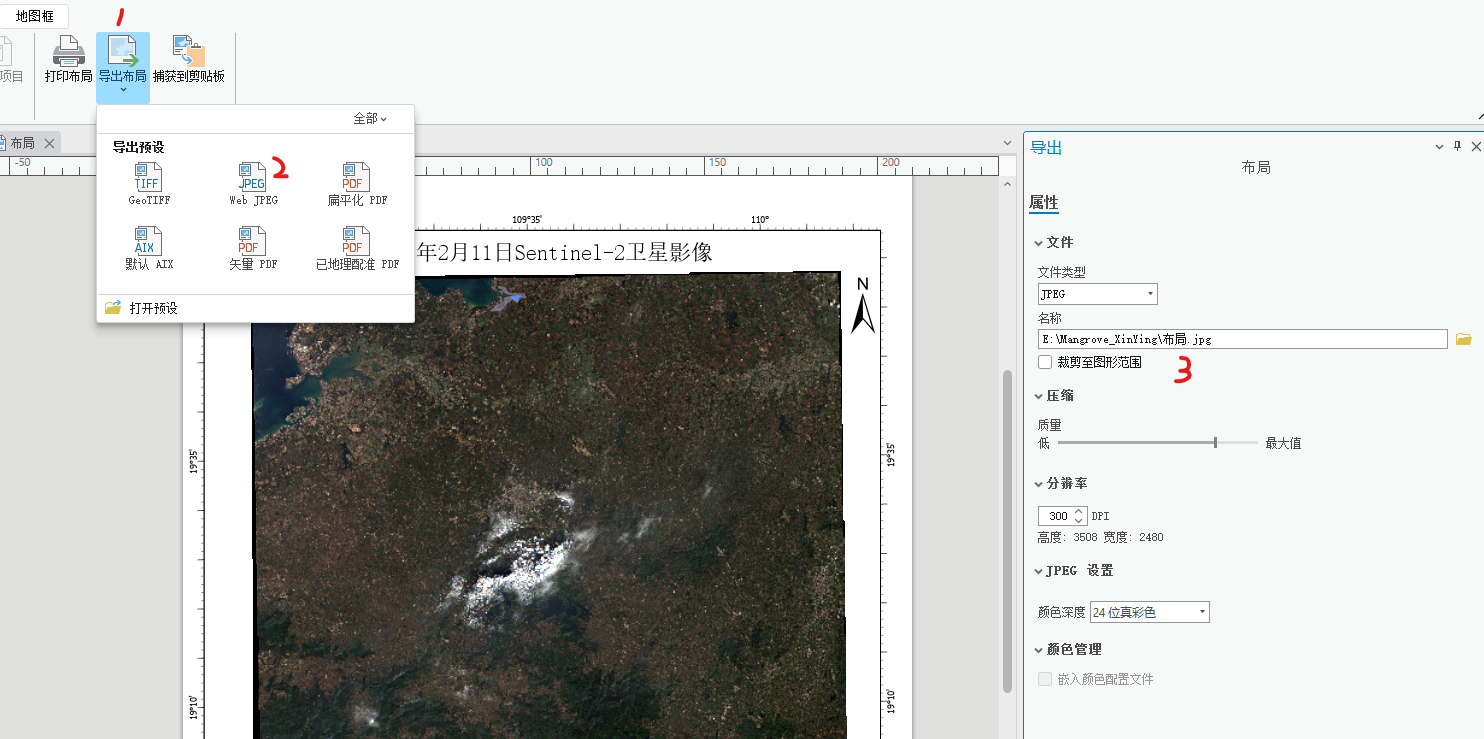

地图输出。如下：

参考来源

参考来源： CSDN

投影转换

ArcGIS Pro 中将数据从 EPSG:4546 (CGCS2000 / 3-degree Gauss-Kruger CM 120E) 转换为 EPSG:3857 (WGS 84 / Pseudo-Mercator) 可以通过以下几种核心方法实现。

EPSG:4546 是一个投影坐标系（基于CGCS2000大地基准，使用高斯-克吕格投影），而 EPSG:3857 是另一个投影坐标系（基于WGS84大地基准，使用Web墨卡托投影）。因此，这个转换过程通常包含两个步骤：

将源投影坐标系反向投影到其对应的地理坐标系（CGCS2000，EPSG:4490）。
将地理坐标系（CGCS2000）转换到另一个地理坐标系（WGS84，EPSG:4326）。这一步通常需要一个地理变换（Geographic Transformation），因为CGCS2000和WGS84使用的是不同的椭球体和基准面。
最后将WGS84地理坐标系投影到目标投影坐标系（Web墨卡托，EPSG:3857）。

ArcGIS Pro 会自动处理这些步骤，但你需要注意选择正确的地理变换。

设置数据框的坐标系（动态投影） - 适用于可视化

这是最简单的方法，适用于临时查看和与其他数据（如在线底图）叠加，不会永久修改源数据。

打开工程：在 ArcGIS Pro 中打开包含您的 EPSG:4546 数据的工程。
添加在线底图（可选但推荐）：为了直观地看到转换效果，可以添加一个使用 EPSG:3857 的在线底图（如“世界影像图”或“OpenStreetMap”）。添加后，您的数据框坐标系会自动变为 EPSG:3857，您的数据可能会暂时错位。
更改数据框坐标系：
- 在内容列表（Contents）中，右键单击 Map（或您的数据框名称），选择 Properties。
- 在弹出的地图属性窗口中，选择 Coordinate Systems 选项卡。
- 在顶部的搜索框中输入 3857，然后从列表中找到并选择 **WGS 84 / Pseudo-Mercator (EPSG:3857)**。
- 点击确定。
处理地理变换警告（关键步骤）：
- 当两个坐标系的大地基准不同时，ArcGIS Pro 会弹出一个 Geographic Transformation Warning 对话框。
- 它会提示你需要一个变换才能正确地将数据从 CGCS2000 转换到 WGS84。
- 在 Transformations 区域，ArcGIS Pro 通常会自动推荐一个最合适的变换方法。对于中国区域的CGCS2000到WGS84，常见的推荐变换是：
  - CGCS2000_to_WGS_1984_1 (精度较低，适用于中国大陆)
  - CGCS2000_to_WGS_1984_2 (精度较高，适用于中国近海)
- 如果系统没有自动选择，请点击下拉菜单手动选择一个。对于大部分情况，使用默认推荐即可。
- 点击确定关闭对话框。

现在，您的数据框将显示在 EPSG:3857 坐标系下，数据被动态投影并正确叠加在在线底图上。这只是视觉上的改变，您的源数据文件本身没有被修改。

使用“投影”工具（Project Tool） - 用于永久转换数据

此方法会创建一个新的、永久转换后的数据集（如新的要素类或Shapefile）。这是最标准、最推荐的数据处理方式。

打开工具：
- 在顶部功能区点击 Analysis 选项卡。
- 点击 Tools 按钮打开 Geoprocessing 面板。
- 在搜索框中输入 Project (投影)，然后从结果中选择 Project (Data Management) 工具。
设置参数：
- Input Dataset or Feature Class：选择你要转换的 EPSG:4546 数据。
- Output Dataset or Feature Class：指定输出数据的保存路径和名称（如 MyData_3857）。
- Output Coordinate System：点击右侧的“地球仪”图标，在搜索框中输入 3857，然后选择 **WGS 84 / Pseudo-Mercator (EPSG:3857)**。
- **Geographic Transformation (可选但关键)**：
  - 当你设置好输出坐标系后，这个参数框会被激活。
  - 点击下拉菜单，系统会列出所有可用的从 CGCS2000 到 WGS84 的变换方法。
  - 同样，选择系统推荐的或适合你数据区域的变换（如 CGCS2000_to_WGS_1984_1）。
运行：点击 Run 执行工具。

工具运行完成后，你会得到一个新的、坐标系为 EPSG:3857 的数据集。你可以将它添加到地图中，它会完美地与在线底图对齐。

使用“导出”功能 - 快速创建新数据

这是一个基于图形界面的快捷方式，本质上也调用了“投影”工具。

在内容列表（Contents）中，右键单击你要转换的图层。
选择 Data -> Export Features。
在弹出的 Export Features 窗口中：
- 设置 Output Feature Class 的路径和名称。
- 点击 Output Coordinate System 旁的“地球仪”图标，选择 EPSG:3857。
点击 Run。同样，系统在后台处理时会自动应用必要的地理变换。

总结与关键点

方法	优点	缺点	适用场景
方法一：设置数据框	快速、非破坏性、不创建新数据	只改变显示，不改变源数据	临时查看、制图、与在线底图叠加
方法二：投影工具	创建永久转换后的新数据，可精确控制参数	需要运行工具，生成新文件	数据处理、分析、共享和发布
方法三：导出要素	操作简单快捷	参数选项相对“投影”工具较少	快速创建新数据文件

核心注意事项：

地理变换 (Geographic Transformation)：这是最关键的一步。CGCS2000 和 WGS84 之间存在微小但不可忽略的差异（尽管非常接近，约1米内）。如果不指定地理变换，ArcGIS Pro 可能会默认进行简单的经纬度赋值，导致转换结果存在微小偏差。请务必在弹出警告或工具参数中确认已选择了合适的地理变换。
自动选择：对于中国大陆的数据，信任 ArcGIS Pro 自动推荐的变换（如 CGCS2000_to_WGS_1984_1）通常是安全且正确的。

对于绝大多数用户，推荐使用“方法二：投影工具”，因为它是最规范、功能最全的数据处理流程。

定义投影？

如果您的原始数据没有坐标系定义（在ArcGIS Pro中显示为“Unknown”），那么直接进行转换是无效的。您必须先正确地告诉ArcGIS Pro这个数据实际使用的坐标系是什么。

这个过程叫做“定义投影”。请注意，这个工具只是修改了数据的元数据，告诉软件它的坐标值是基于哪个坐标系的，并不会改变坐标值本身。如果定义错了，后续所有操作都会错。

确认原始数据的真实坐标系

在定义之前，你必须百分之百确认你的数据使用的就是 EPSG:4546。可以通过以下方法验证：

数据来源：数据提供方是否明确说明了坐标系？
坐标值范围：
- 在ArcGIS Pro中右键图层 -> Attribute Table，打开属性表。
- 右键 Shape 或 Geometry 字段 -> Calculate Geometry。
- 查看一个点的X和Y坐标值。如果X坐标值在 12000000 左右（例如 12345678.9），Y坐标值在 4百万左右（例如 4321000.0），这非常符合高斯-克吕格投影（带号120°E）的坐标特征，单位是米，基本可以确定是EPSG:4546。

使用“定义投影”工具

确认无误后，就可以使用工具来定义投影了。

打开工具：
- 在顶部功能区点击 Analysis 选项卡。
- 点击 Tools 按钮打开 Geoprocessing 面板。
- 在搜索框中输入 Define Projection，然后从结果中选择 Define Projection (Data Management) 工具。
设置参数：
- Input Dataset or Feature Class：选择你的“Unknown”原始数据。
- Coordinate System：点击右侧的“地球仪”图标。
- 在弹出的坐标系统窗口中，在搜索框里输入 4546 或 CGCS2000 120E。
- 从列表中找到并选择 **CGCS2000 / 3-degree Gauss-Kruger CM 120E (EPSG:4546)**。
- 点击 OK。
运行：点击 Run 执行工具。

工具运行完成后，数据的元数据就被更新了。你现在可以在内容列表（Contents）中右键该图层 -> Properties -> Source 选项卡中，看到它的坐标系已经正确显示为 EPSG:4546。

完整的后续工作流程

现在，你的数据已经有了正确的投影定义，接下来就可以按照我们第一次讨论的方法进行转换了：

定义投影（你刚完成的步骤）：Unknown -> EPSG:4546
投影转换（接下来的步骤）：EPSG:4546 -> EPSG:3857

使用“投影”工具完成第二步：

再次打开 Geoprocessing 面板，搜索并运行 Project 工具。
输入：你刚定义好投影的数据。
输出坐标系：选择 EPSG:3857。
地理变换：在 Geographic Transformation 参数中选择一个合适的变换（如 CGCS2000_to_WGS_1984_1）。
运行工具，即可得到最终想要的 EPSG:3857 数据。

重要警告和注意事项

切勿滥用：“定义投影”工具仅在数据坐标系元数据丢失或错误时使用。如果你的数据本来就是 EPSG:4326（WGS84经纬度），你错误地给它定义了 EPSG:4546，那它的位置会变得完全错误，因为软件会把本应是度分的坐标值误认为是米。
备份数据：在对原始数据进行操作前，最好先复制一份备份。
如果定义错了怎么办：如果不小心定义错了坐标系，解决方法是：
1. 再次运行“定义投影”工具，选择它原本正确的坐标系（如果你还记得的话）。
2. 如果不知道原本正确的坐标系，那就比较麻烦了，可能需要重新找数据源或联系提供方。

总结：先通过来源或坐标值确认坐标系，然后用 “定义投影” 工具为其指定正确的坐标系（EPSG:4546），最后再用 “投影” 工具进行真正的坐标转换（到EPSG:3857）。

加载GCP数据

怎么将CSV文件GCP数据加载到 arcgis pro项目中？

步骤 1: 准备CSV文件

检查CSV文件格式：

确保CSV文件中包含GCP的地理坐标信息。
至少需要有两列：一列表示经度（Longitude）或X坐标，另一列表示纬度（Latitude）或Y坐标。如果GCP使用的是投影坐标系（如UTM），那么这两列应分别表示X和Y坐标。
示例：

ID, X, Y, Name
1, 112.1234, 23.4567, GCP_1
2, 112.2345, 23.5678, GCP_2

步骤2：将CSV文件加载到ArcGIS Pro

打开ArcGIS Pro：

启动ArcGIS Pro，并打开您需要处理的项目。

添加CSV文件到项目：
- 在内容面板（Contents pane）中，右键点击地图（Map），选择添加数据（Add Data）。
- 导航到保存CSV文件的位置，选择该文件并点击添加（Add）。
  CSV文件会被加载到ArcGIS Pro的内容面板中。

步骤3：将CSV文件转换为点要素图层

显示XY数据：

在内容面板（Contents pane）中，右键点击刚刚加载的CSV文件图层，选择显示XY数据（Display XY Data）。

设置字段映射：
在弹出的窗口中，设置对应的坐标字段：
X字段（X Field）：选择CSV文件中表示经度或X坐标的列。
Y字段（Y Field）：选择CSV文件中表示纬度或Y坐标的列。

设置坐标系：
在同一窗口中，点击坐标系（Coordinate System）按钮，选择GCP数据所在的坐标系。
如果数据为经纬度坐标（WGS_1984或CGCS_2000），请选择合适的地理坐标系；如果数据是UTM坐标，请选择正确的投影坐标系。

完成转换：
点击“确定（OK）”，ArcGIS Pro会将CSV文件转换为一个点要素图层，并显示在地图上。

步骤4：检查和保存点要素图层

检查和保存点要素图层

检查数据：
转换完成后，检查GCP点是否正确显示在地图上，确保它们位于预期的地理位置。

保存为矢量数据集：
右键点击新生成的点要素图层，在弹出的菜单中选择数据（Data） > 导出要素（Export Features）。

选择输出文件格式（例如Shapefile或GeoDatabase Feature Class），并保存为新的数据集。

通过上述步骤，您可以将CSV文件中的GCP数据加载到ArcGIS Pro中，并将其转换为点要素图层，供后续的地理配准或其他空间分析使用。

计算shp面积

转换投影并计算面积

EPSG:4326 是地理坐标系必须投影到等积或近似等积的投影坐标系（单位：米）才能正确统计面积。最常用的是 UTM

ArcGIS Pro 中转换投影

Analysis → Tools → Search → “Project”

Project 工具参数设置

参数	内容
Input Dataset	你的 EPSG:4326 的 polygon shp
Input Coordinate System	WGS 1984（EPSG 4326）
Output Dataset	例如：landuse_UTM49N.shp
Output Coordinate System	WGS 1984 UTM Zone XXN（根据你研究区选择）

如果你在中国大陆，可按经度选择：

经度范围	UTM Zone
108°E–114°E	49N
114°E–120°E	50N
120°E–126°E	51N
例如海南 → `UTM 49N`。

检查投影是否正确
右键图层 → Properties → Source

确认：

Projected Coordinate System: WGS_1984_UTM_Zone_49N

Units: meter

计算真实面积（m² 或 hm²）

添加字段：

右键图层 → Attribute Table → Add Field

字段名	类型	说明
Area_m2	Double	存面积（m²）
Area_hm2	Double	存面积（公顷，hm²）

计算面积字段：
右键 Area_m2 → Calculate Field：

!shape.area@SQUAREMETERS!

计算 Area_hm2：

!shape.area@HECTARES!

计算行总面积

打开图层属性表

找到字段 Area_hm2

右键字段名称 → Statistics（统计）

弹出的统计窗口中找到：
Sum = xxx.xx

这就是所有行的总面积（单位：hm²）。

分区统计面积

如何统计斑块面积在(0,1hm2], (1,5], (5,10],大于 10hm2，这些区间的斑块数目？

创建面积（hm²）字段
- 打开图层属性表
- 点击 Add Field（添加字段）
- 字段名：Area_hm2
- 类型：Double
- 右键字段 → Calculate Field
- 表达式：!shape.area@SQUAREMETERS! / 10000, （把面积从 m² 转为 hm²）

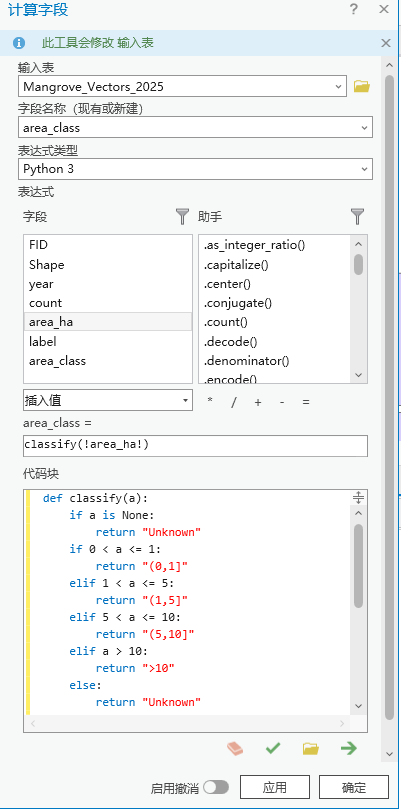

创建分类字段, 用于把每个 polygon 分到对应区间。
- 再添加一个字段：
- 字段名：AreaClass
- 类型：Text（长度 ≥ 20）
- 右键 → Calculate Field
- 选择解析器：Python 3
- 表达式输入：classify(!Area_hm2!)
- 在 代码块 输入以下代码：

def classify(a):
    if a is None:
        return "Unknown"
    if 0 < a <= 1:
        return "(0,1]"
    elif 1 < a <= 5:
        return "(1,5]"
    elif 5 < a <= 10:
        return "(5,10]"
    elif a > 10:
        return ">10"
    else:
        return "Unknown"

分区统计

统计每个区间的斑块数量

使用频率统计（Frequency）工具： Analysis → Tools → Search “Frequency”

设置：

参数	内容
Input Table	你的 polygon 图层
Frequency Fields	AreaClass
Summary Fields	可留空
Output Table	自己命名

运行后得到类似表：

AreaClass	FREQUENCY
(0,1]	128
(1,5]	93
(5,10]	21
>10	6

这就是每个面积区间的斑块数量。

严重侵蚀

查找严重侵蚀区域

arcgis 10.8

右键字段 → “计算字段值（Field Calculator）”
在计算器窗口上方选择：解析器（Parser） → 选择 Python, 勾选 “显示代码块（Show Codeblock）”
上方的“表达式（Expression）”框：classify(!NSM!), 下方的“代码块（Code Block）”框：

def classify(n):
    try:
        val = float(n)
        if val <= -75:
            return "Retreat>=75m"
        else:
            return "Other"
    except:
        return "Other"

你要计算的字段（Category）应当是：类型：Text（文本）, 长度：建议 ≥ 20

统计严重侵蚀比率

统计Retreat≥75m的岸线长度，占总岸线长度的百分比

import arcpy
import os

# ------------------------------
# 输入参数（请根据自己的路径修改）
# ------------------------------
transects_rate = r"E:\prj_zhu\DSAS_HeKou\south_transects_rates_20251105_210516.shp"   # South transects_rate shp
# transects_rate = r"E:\prj_zhu\DSAS_HeKou\north_transect_rates_20251105_203057.shp"   # north
# transects_rate = r"E:\prj_zhu\DSAS_HeKou\shoreline_trans.shp"   # 延伸线


shoreline = r"E:\prj_zhu\DSAS_HeKou\south_2025.shp"             # south 原始岸线
# shoreline = r"E:\prj_zhu\DSAS_HeKou\north_2025.shp"             # north 原始岸线
# shoreline = r"E:\prj_zhu\DSAS_HeKou\shoreline_2025.shp"             # 延伸线


nsm_threshold = -75                                           # 退缩阈值
arcpy.env.workspace = r"E:\prj_zhu\DSAS_HeKou"
arcpy.env.overwriteOutput = True
output_table = r"E:\prj_zhu\DSAS_HeKou\retreat_summary.dbf"
# ------------------------------

# 1️⃣ 检查输入文件
for f in [transects_rate, shoreline]:
    if not arcpy.Exists(f):
        raise Exception("输入文件不存在: {}".format(f))

# 2️⃣ Shoreline 总长度字段
length_field_shoreline = "Length_m"
fields = [f.name for f in arcpy.ListFields(shoreline)]
if length_field_shoreline not in fields:
    arcpy.management.AddField(shoreline, length_field_shoreline, "DOUBLE")
    # 使用 shape.length3D 处理带 Z/M 值的岸线
    arcpy.management.CalculateField(shoreline, length_field_shoreline, "!shape.length3D!", "PYTHON_9.3")

# 3️⃣ 统计总岸线长度
total_length = 0.0
with arcpy.da.SearchCursor(shoreline, [length_field_shoreline]) as cursor:
    for row in cursor:
        total_length += row[0]

# 4️⃣ 确认 transects_rate 有 NSM 字段
transect_fields = [f.name for f in arcpy.ListFields(transects_rate)]
nsm_field = None
for f in transect_fields:
    if f.lower() == "nsm":
        nsm_field = f
        break
if nsm_field is None:
    raise Exception("transects_rate shapefile 中未找到 NSM 字段")

# 5️⃣ 统计退缩 transects（NSM <= 阈值）的数量
count_retreat = 0
with arcpy.da.SearchCursor(transects_rate, [nsm_field]) as cursor:
    for row in cursor:
        nsm_val = row[0]
        if nsm_val is not None and nsm_val <= nsm_threshold:
            count_retreat += 1

# 6️⃣ 估算退缩长度占比
# 方法：退缩长度占比 ≈ 退缩 transects 数 / transects 总数 × shoreine 总长度
total_transects = int(arcpy.GetCount_management(transects_rate).getOutput(0))
if total_transects == 0:
    raise Exception("transects_rate 中没有 transect")

retreat_length = (count_retreat / float(total_transects)) * total_length
percent_retreat = (retreat_length / total_length) * 100 if total_length != 0 else 0

# 7️⃣ 输出 DBF 表
if arcpy.Exists(output_table):
    arcpy.management.Delete(output_table)
arcpy.management.CreateTable(arcpy.env.workspace, os.path.basename(output_table))
arcpy.management.AddField(output_table, "Category", "TEXT")  # 8 个字符
arcpy.management.AddField(output_table, "SUM_LEN", "DOUBLE") # 7 个字符
arcpy.management.AddField(output_table, "Percent", "DOUBLE") # 7 个字符

with arcpy.da.InsertCursor(output_table, ["Category", "SUM_LEN", "Percent"]) as cursor:
    cursor.insertRow(["Retreat>=75m", retreat_length, percent_retreat])

# 8️⃣ 打印结果
print("总岸线长度: {:.2f} m".format(total_length))
print("退缩岸线长度: {:.2f} m".format(retreat_length))
print("退缩占比: {:.2f} %".format(percent_retreat))

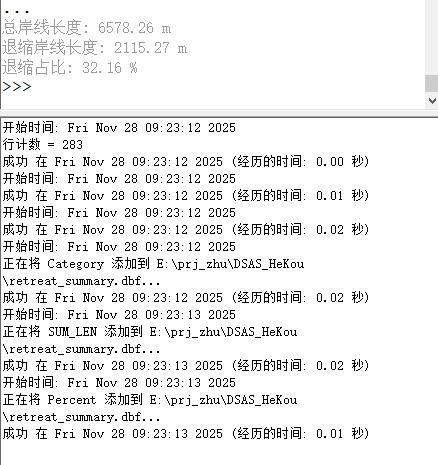

运行结果：
严重侵蚀比率N
严重侵蚀比率S

矢量编辑

打断线

打开你的工程，并加载要操作的线图层。
在顶部菜单栏点击：编辑（Edit） → 选择（Select）
在菜单栏中选择：编辑（Edit） → 分割（Split）, 鼠标指针会变成分割符号。在想要打断的位置上单击一次，系统会自动把线在该点打断。打断完成后，点击 保存编辑（Save Edits）。

kml 转 shp

在 Catalog（目录）面板中，展开：Toolboxes → Conversion Tools → From KML
双击工具 KML To Layer；在参数中设置：
- Input KML File：选择你的 .kml 或 .kmz 文件；
- Output Location：选择输出文件夹；
- Output Data Name：设置输出文件名（生成一个 .gdb 数据库和图层文件）。

运行后会生成一个 File Geodatabase (.gdb)，其中包含一个或多个要素类（点、线、面）。
